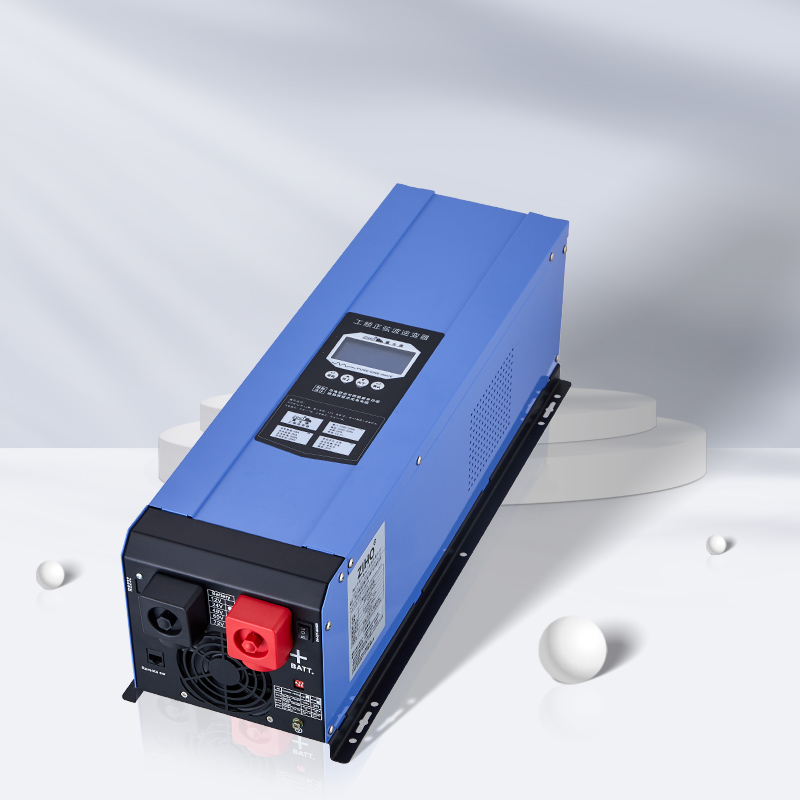

ما هو مبدأ العمل للعاكس؟

الأصدقاء ، مبدأالعاكسهو أول تحويل التيار المتردد إلى العاصمة. ثم استخدم المكونات الإلكترونية لتبديل التيار المستمر إلى التيار المتردد. بشكل عام ، يستخدم العاكس ذو القوة العليا الثايرستور. وتعيين جهاز تردد قابل للتعديل لجعل التردد قابل للتعديل ضمن نطاق معين. يتم استخدامه للتحكم في عدد الثورات في المحرك. يمكن ضبط عدد الثورات في نطاق معين. يستخدم العاكس على نطاق واسع في تنظيم سرعة محركات التيار المتردد. تعتبر تقنية تنظيم سرعة التردد المتغيرة اتجاهًا مهمًا لتطوير تقنية نقل الطاقة الحديثة. مع تطوير تكنولوجيا إلكترونيات الطاقة ، نضجت تقنية تحويل تردد AC تدريجياً من النظرية إلى الممارسة. لا يحتوي العاكس على تنظيم سريع للسرعة ، ومدى كبير ، وكفاءة عالية ، وبدء تشغيل صغير ، وعملية مستقرة ، ولكن أيضًا تأثير توفير الطاقة الواضح. لذلك ، استبدل تنظيم سرعة التردد المتغير AC تدريجياً تنظيم سرعة الانزلاق التقليدية ، وتنظيم سرعة القطب المتغير ، وتنظيم سرعة التيار المستمر وأنظمة تنظيم السرعة الأخرى في الماضي ، ويستخدم على نطاق أوسع في المعادن ، النسيج ، طباعة وصبغ ، خط إنتاج آلة الدخان ، إمدادات المياه وغيرها من الحقول. يتم تقسيمه عمومًا إلى عدة أجزاء مثل دائرة المقوم ، ودائرة التجانس ، ودائرة التحكم ، ودائرة العاكس ، إلخ.

1. دائرة التصحيح

تتمثل وظيفة دائرة المقوم في تحويل طاقة التيار المتردد إلى طاقة DC. دائرة المقوم هي عمومًا وحدة مقوم منفصلة.

2. دائرة تجانس

تحتوي دائرة التجانس على جهد نابض بتردد من 6 أضعاف امدادات الطاقة في المقوم والجهد العاصف المصحح. بالإضافة إلى ذلك ، يؤدي التيار النابض الناتج عن العاكس أيضًا إلى تقلب جهد التيار المستمر. من أجل قمع تقلبات الجهد ، يتم استخدام المحاثات والمكثفات لامتصاص الجهد النابض (الحالي). بشكل عام ، يحتوي الجزء DC من مزود الطاقة العاكس للأغراض العامة على هامش للدائرة الرئيسية ، لذلك يتم حذف المحث ويتم استخدام دائرة تصفية وتنعيم مكثف بسيطة.

3. دائرة التحكم

في الوقت الحاضر ، يستخدم منظم سرعة التردد المتغير بشكل أساسي متحكم 16 بت أو 32 بت أو DSP باعتباره جوهر التحكم ، وبالتالي تحقيق التحكم الرقمي الكامل.

العاكس هو جهاز تنظيم السرعة مع جهد الإخراج القابل للتعديل والتردد. تسمى الدائرة التي توفر إشارة التحكم دائرة التحكم الرئيسية. تتكون دائرة التحكم من الدوائر التالية: "دائرة التشغيل" للتردد والجهد ، و "الجهد والكشف الحالي" للدائرة الرئيسية ، و "دائرة الكشف عن السرعة" للمحرك. يتم إرسال إشارة التحكم في دائرة التشغيل إلى "دائرة محرك الأقراص" و "دائرة الحماية" للعاكس والمحرك. طريقة التحكم التي تم تبنيها بواسطة العاكس هي التحكم في السرعة أو التحكم في عزم الدوران أو PID أو طرق أخرى. 4 دائرة العاكس دائرة العاكس عكس دائرة المقوم. تقوم دائرة العاكس بتحويل جهد التيار المستمر إلى جهد التيار المتردد للتردد المطلوب ، وتشغيل وإيقاف أجهزة مفتاح الطاقة في الجسر العلوي والجسر السفلي في وقت محدد. وبالتالي ، يمكن الحصول على جهد التيار المتردد من ثلاث مراحل مع اختلاف الطور من زاوية كهربائية 120 درجة على محطات الإخراج U و V و W.
